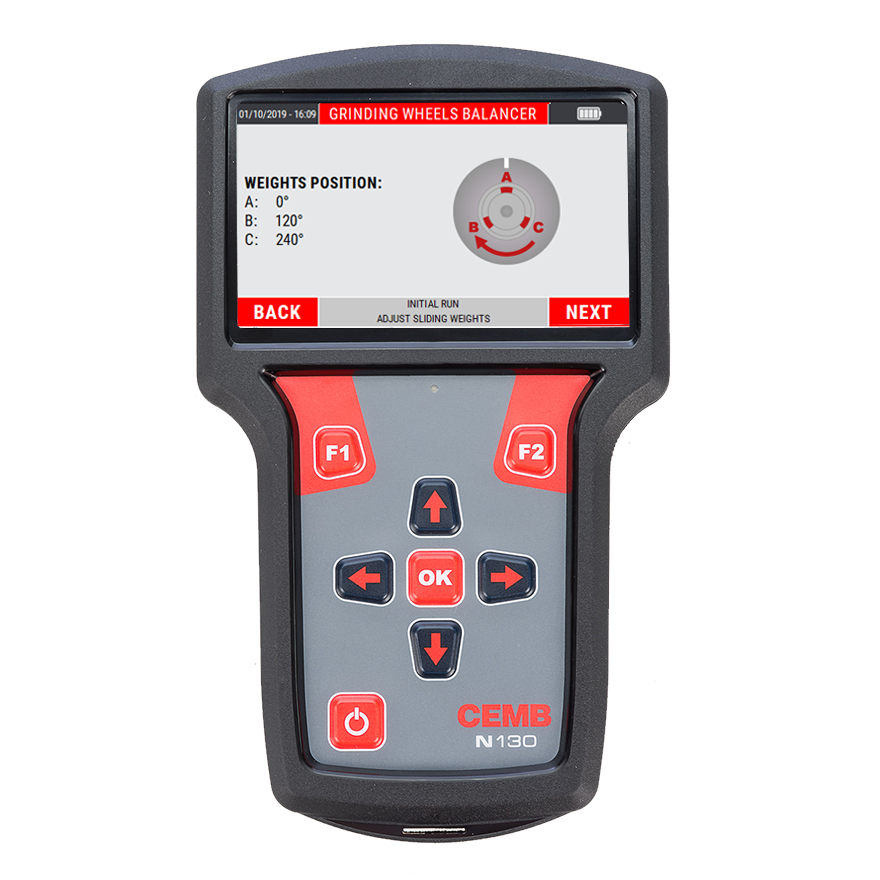

N130-GL Vibrasyon Ölçüm, Analiz ve Tek Kanallı Balans Cihazı

N130-GL titreşim analizleri, tek kanallı (statik) balans, rota bazlı durum izleme ve döner ekipmanlarda ileri düzey frekans analizleri gerçekleştirmek için tasarlanmış, CEMB portföyündeki başlangıç düzeyinde portatif tek kanallı analiz ve balans cihazıdır. N130-GL analizörü taşınabilir tek kanallı titreşim ölçümleri, zımpara taşı vb. rotorlarda statik balans, ham verinin saklanması ve dışarıya aktarılması, frekans alanında titreşim analizi ve durum izleme için tasarlanmış bir cihazıdır. N130-GL taşınabilir titreşim analizörü, hem profesyonel rota bazlı durum izleme görevleri için, hem de geçmiş veriye veya trende dayanmayan ilk kez gerçekleştirilecek kullanımda döner ekipmanlardan toplanan ham titreşimlerin farklı filtreler ile gelişmiş FFT analizi için uygundur. Kompakt, sağlam ve tek el ile taşınabilen N130-GL, vibrasyon analizlerini ve statik balans işlemlerini kolay ve kesin hale getirmek için tasarlanmıştır. N130-GL titreşim analizörü ve tek kanallı balans cihazı, 250.000 RPM’e kadar devirleri ölçebilen lazer fotoseli ile çok düşük veya çok yüksek hızlı her türlü ekipmanın devir/faz ölçümlerini ve titreşim analizlerini gerçekleştirebilir. 10 KHz'e kadar bant genişliği, yüksek çözünürlüklü 4,3" inç renkli grafik ekran üzerinde gösterilen 3200 çizgi FFT, N130-GL cihazını karmaşık durumlarda profesyonel titreşim analizi yapmak için çok güçlü bir araç haline getirmektedir. Mini USB portu, N130-GL'den PC'ye veri transferine olanak tanır; bu, uzmanların ham veri üzerinde sinyal işleme yöntemlerini uygulayarak mekanik arıza tespiti için titreşim analizi yapmaları gereken durumlarda özellikle kullanışlıdır. Devir ve katlarındaki bileşenlerin genliklerinin tespiti ve temel FFT dönüşümleri ile desteklenen titreşim analizi kestirimci bakım uygulamalarına yeni başlayanlar için basitleştirilmiştir. N130-GL Titreşim analizörü, kestirimci bakımın planlanması için gerekli temel alt yapıyı sağlar. Portatif N130-GL cihazı, titreşimlerin detaylı analizi aracılığıyla güçlü bir yazılım tarafından güvenilirlik ekibinin işini kolaylaştırmak için mekanik arızaların tespit ile kontrolünü ve çözümünü sağlar.

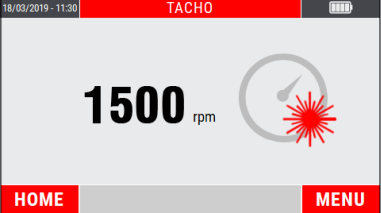

HIZ & TACHO

Tacho ile senkron hız (mm/s) ölçümleri sayesinde devir katı ve harmoniklerinin ölçüm anında canlı takibi, devir katı ve fazın senkron ölçümü.

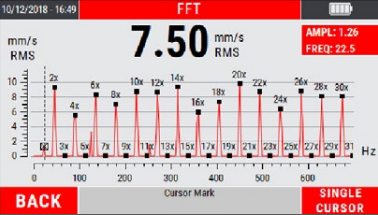

FFT

Yüksek çözünürlüklü FFT ölçümlerini doğrudan cihazda inceleyebilme, yaklaştırma, frekans bileşenlerini ve harmoniklerini işaretleme ve ana bileşenlerin listesini görüntüleyebilme özellikleri.

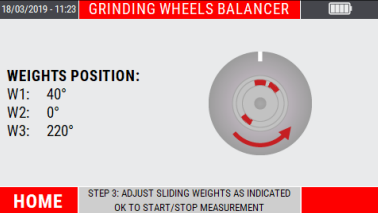

STATİK BALANS

Tek kanallı (statik) ISO 21940-11 standartlarına uygun zımpara taşı vb. ekipmanlarda, 2 veya 3 farklı açıda yerleştirilen denge ağırlığı ile balans alabilme özelliği.

Ayrıca,• Zaman ve frekans alanında titreşim analizleri,• Farklı birimlerde (mm/s, g, mils) tepe-tepe, tepe ve toplam değer (RMS) ölçümleri alabilme özelliği.

N130-GL CEMB Grinding Wheels Balancing Procedure

Teknik

Belgeler

GENEL ÖZELLİKLER	• Renkli Ekran 4,3” TFT LCD (480 x 272 piksel) Yeni EasyClick klavye, kabartmalı tuşlar
ÖLÇÜM TİPLERİ	• RMS, Tepe değeri (Pk), Tepe-Tepe değeri (PP)
ÖLÇÜM BİRİMLERİ	• İvme [g], Hız [mm/s] veya [inch/s], Deplasman [μm] veya [mils], Frekans: [Hz] veya [Cpm]
ÖLÇÜM KARAKTERİSTİĞİ	• Bant genişliği: 1-10 KHz FFT Çözünürlüğü: Maksimum 3200 çizgi Tacho: 250.000 dev/dak'ya kadar
GİRİŞ/ÇIKIŞ BİRİMLERİ	• Port A: IEPE sensörü, ivmeölçer ve hız ölçer (herhangi bir dinamik sinyal okumak için BNC'ye takılabilen belirli bir kablo ile max. 10 V PkPk), ayrıca 2 veya 3 denge ağırlığı ile statik balans • Fotosel: Hız ve açı referansı için anlık devir tespiti • Veri transferi: Micro USB 2.0 portu • Şarj: 1 jack girişi
ÇALIŞMA KOŞULLARI	• Sıcaklık: -20° ila +70° C • Hava nem oranı: Kondens olmadan %0 ila %95 • Koruma: IP54
GÜÇ KAYNAĞI	• Uzun Ömürlü Pil: Tipik kullanıma göre > 8 saat • Şarj süresi: %80 şarj için 2,5 saat, %100 şarj için 4 saat • Şarj edilebilir 3100 mAh lityum pil • Güç kaynağı - pil şarj cihazı 100-240V, 50/60Hz (24V, 1.5 A)
TAŞIMA ÇANTASI BOYUTLARI VE AĞIRLIK	• Yaklaşık 370 (U) x 300 (Y) x 115(D) 1800 g
