Akıllı Vibrasyon Ölçüm ve Analiz Cihazları

N600 titreşim analizleri, statik ve dinamik yerinde balans, rota bazlı durum izleme ve döner ekipmanlarda ileri düzey zaman ve frekans analizleri gerçekleştirmek için tasarlanmış, CEMB portföyündeki en üst düzey portatif çift kanallı analiz cihazıdır.


N600 taşınabilir çift kanallı titreşim ölçümleri, ham verinin saklanması ve dışarıya aktarılması, zaman ve frekans alanında titreşim analizi, statik ve dinamik balans, durum izleme ve gelişmiş makine arıza teşhisi için tasarlanmış bir cihazıdır. N600 taşınabilir titreşim analizörü ve yerinde balans cihazı, çift kanallı dinamik balans ve makine titreşimlerini izlemek için mükemmel bir araçtır; hem profesyonel rota bazlı durum izleme görevleri için, hem de geçmiş veriye veya trende dayanmayan ilk kez gerçekleştirilecek kullanımda ve döner ekipmanlardan toplanan ham titreşimlerin farklı filtreler ile gelişmiş FFT analizi için uygundur. Kompakt ve sağlam olan N600, statik ve dinamik balans işlemlerini çok kolay ve kesin hale getirmek için tasarlanmıştır.


N600 titreşim analizörü, 250.000 RPM’e kadar devirleri ölçebilen lazer fotoseli ile çok düşük veya çok yüksek hızlı her türlü rotorun tek düzlemli ve çift düzlemli (statik veya dinamik) balans alma işlemini gerçekleştirebilir. 10 KHz'e kadar bant genişliği, yüksek çözünürlüklü büyük 7 inç renkli grafik ekran üzerinde gösterilen 3200 çizgi FFT, N600'yü karmaşık durumlarda profesyonel titreşim analizi yapmak için çok güçlü bir araç haline getirmektedir. Mini USB portu, N600'den PC'ye veri transferine olanak tanır; bu, uzmanların ham veri üzerinde sinyal işleme yöntemlerini uygulayarak mekanik arıza tespiti için titreşim analizi yapmaları veya balans raporları oluşturmaları gereken durumlarda özellikle kullanışlıdır. 2 farklı düzlemde aynı anda dinamik gerçekleştirilebilen balans işlemleri ve titreşim analizi kestirimci bakım uygulamalarına yeni başlayanlar için basitleştirilmiştir. Son derece güçlü ve çok yönlü bir Titreşim Analizörü, hızlı Vibrasyon kontrolleri, ekipmanın tesiste ve yerinde balansının alınması, her türlü döner ekipman üzerinde detaylı analiz için tasarlanmıştır. Olası en düşük seviyede genel titreşim seviyesi yaratan balans, endüstriyel makine verimliliği, uzun ömür ve maliyet tasarrufu için kilit öneme sahiptir.


N600 Titreşim analizörü ve balans cihazı, kestirimci bakımın planlanması için gerekli tüm alt yapıyı sağlar. Teknik ayrıntılar, lab uygulamaları, AR-GE ve balans ile titreşim analizi ve teknik servis için en iyi çözümdür. Portatif N600 analizörü, titreşimlerin detaylı analizi aracılığıyla güçlü bir yazılım tarafından güvenilirlik ekibinin işini kolaylaştırmak için mekanik arızaların titreşim analizleri ile kontrolünü ve çözümünü sağlar.


N600 Titreşim Analizörünün Başlıca Fonksiyonları:



• Döner ekipmanlarda rulman arızalarının tespiti için gelişmiş titreşim analizi, FFT; balanssızlık, hizasızlık, eksenel kaçıklık, kaplin ayarsızlığı, mekanik gevşeklik ve topal ayak gibi temel arıza tespitleri için frekans analizleri
• Tek veya çift kanallı (statik veya dinamik) balans
• Senkron zaman ve hız ölçümleri üzerinden titreşim analizi (Bode diyagramı)
• Kritik hızların ve rezonans frekanslarının tespiti için hızlanma ve yavaşlama testleri
• Zaman ve frekans alanında titreşim analizleri
• Titreşim faz ölçümü
• Titreşim Frekans Analizi
• Genel titreşim seviyesi ölçümü (ivme, hız, deplasman/yer değiştirme)

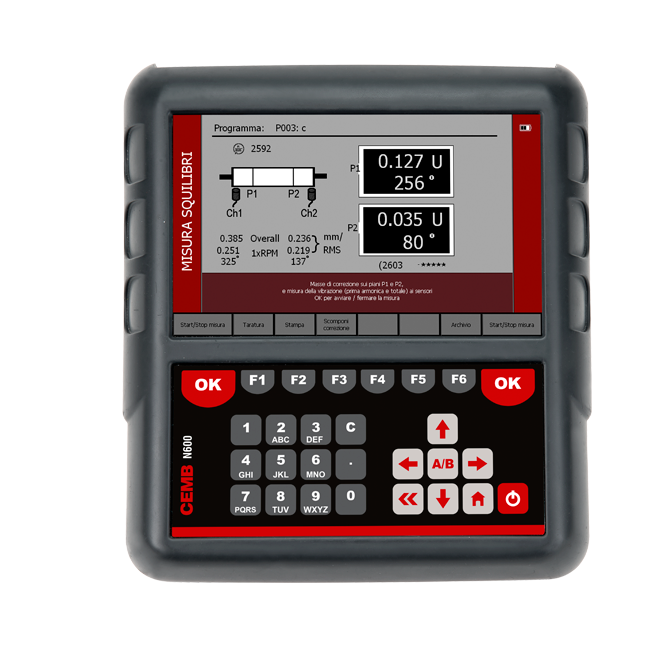

N600 Portatif Vibrasyon Ölçüm ve Çift Kanallı Dinamik Balans Cihazı

Ayrıca,
• Kritik hızların ve rezonans frekanslarının tespiti için hızlanma ve yavaşlama testleri
• Zaman ve frekans alanında titreşim analizleri,
• Farklı birimlerde (mm/s, g, mils) tepe-tepe, tepe ve toplam değer (RMS) ölçümleri alabilme özelliği.

Tacho ile senkron hız (mm/s) ölçümleri sayesinde devir katı ve harmoniklerinin ölçüm anında canlı takibi, devir katı ve fazın senkron ölçümü.

HIZ & TACHO

Yüksek çözünürlüklü FFT ölçümlerini doğrudan cihazda inceleyebilme, yaklaştırma, frekans bileşenlerini ve harmoniklerini işaretleme ve ana bileşenlerin listesini görüntüleyebilme özellikleri.

Balanssızlık, hizasızlık, eksenel kaçıklık, kaplin ayarsızlığı, mekanik gevşeklik ve topal ayak gibi temel arıza tespitleri için hız frekans analizlerini otonom gerçekleştirir ve sonuçları ölçüm esnasında anlık olarak sunar.

SMART ANALYSIS (Akıllı Analiz)

Tek veya çift kanallı (statik veya dinamik) ISO 21940-11 standartlarına uygun rotor balansı alabilme özelliği.

DİNAMİK BALANS

Balans işlemlerinde açısal yükün/balans ağırlığının birden fazla açıya/rotor kanadına dağıtılması

AÇISAL BÖLME

Döner ekipmanlarda rulman arızalarının tespit ve trend takibi için geliştirilmiş ve kolay anlaşılır CBA (CEMB Bearing Analysis) zarflanmış verinin spektrum toplam enerjisini (gE) rulmanda dış bilezik, iç bilezik, bilya veya kafes arızalarını, yağsızlığı veya açısal yükün etkilerini basit bir trend takibi ile tespit etmenizi ve bakım planı yapmanızı sağlar.

CBA (CEMB Rulman Analizi)

N330 titreşim analizleri, statik ve dinamik yerinde balans, rota bazlı durum izleme ve döner ekipmanlarda ileri düzey zaman ve frekans analizleri gerçekleştirmek için tasarlanmış, CEMB portföyündeki fiyat-performans bağlamındaki en üst düzey portatif çift kanallı analiz cihazıdır.


N330 taşınabilir çift kanallı titreşim ölçümleri, ham verinin saklanması ve dışarıya aktarılması, zaman ve frekans alanında titreşim analizi, statik ve dinamik balans ve durum izleme için tasarlanmış bir cihazıdır. N330 taşınabilir titreşim analizörü ve yerinde balans cihazı, hem profesyonel rota bazlı durum izleme görevleri için, hem de geçmiş veriye veya trende dayanmayan ilk kez gerçekleştirilecek kullanımda ve döner ekipmanlardan toplanan ham titreşimlerin farklı filtreler ile gelişmiş FFT analizi için uygundur. Kompakt, sağlam ve tek el ile taşınabilen N330, statik ve dinamik balans işlemlerini çok kolay ve kesin hale getirmek için tasarlanmıştır.


N330 titreşim analizörü, 250.000 RPM’e kadar devirleri ölçebilen lazer fotoseli ile çok düşük veya çok yüksek hızlı her türlü rotorun tek düzlemli veya çift düzlemli (statik veya dinamik) balans alma işlemini gerçekleştirebilir. 10 KHz'e kadar bant genişliği, yüksek çözünürlüklü 4,3" inç renkli grafik ekran üzerinde gösterilen 3200 çizgi FFT, N330’u karmaşık durumlarda profesyonel titreşim analizi yapmak için çok güçlü bir araç haline getirmektedir. Mini USB portu, N330'dan PC'ye veri transferine olanak tanır; bu, uzmanların ham veri üzerinde sinyal işleme yöntemlerini uygulayarak mekanik arıza tespiti için titreşim analizi yapmaları veya balans raporları oluşturmaları gereken durumlarda özellikle kullanışlıdır. 2 farklı düzlemde aynı anda dinamik gerçekleştirilebilen balans işlemleri ve titreşim analizi kestirimci bakım uygulamalarına yeni başlayanlar için basitleştirilmiştir. Olası en düşük seviyede genel titreşim seviyesi yaratan balans, endüstriyel makine verimliliği, uzun ömür ve maliyet tasarrufu için kilit öneme sahiptir.


N330 Titreşim analizörü ve balans cihazı, kestirimci bakımın planlanması için gerekli tüm alt yapıyı sağlar. Portatif N330 analizörü, titreşimlerin detaylı analizi aracılığıyla güçlü bir yazılım tarafından güvenilirlik ekibinin işini kolaylaştırmak için mekanik arızaların titreşim analizleri ile kontrolünü ve çözümünü sağlar.

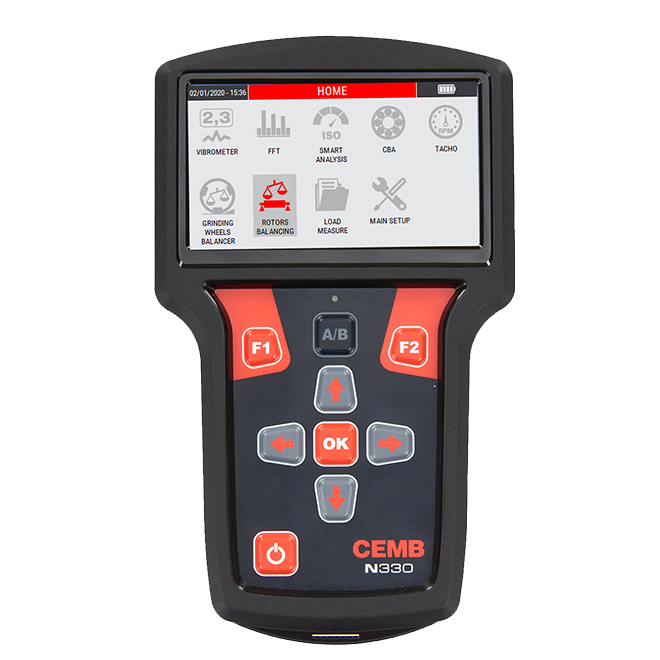

N330 Vibrasyon Ölçüm, Analiz ve Çift Kanallı Dinamik Balans Cihazı

Ayrıca,
• Zaman ve frekans alanında titreşim analizleri,
• Farklı birimlerde (mm/s, g, mils) tepe-tepe, tepe ve toplam değer (RMS) ölçümleri alabilme özelliği.

Tek kanallı (statik) ISO 21940-11 standartlarına uygun zımpara taşı vb. ekipmanlarda, 2 veya 3 farklı açıda yerleştirilen denge ağırlığı ile balans alabilme özelliği.

STATİK BALANS

N130-GL titreşim analizleri, tek kanallı (statik) balans, rota bazlı durum izleme ve döner ekipmanlarda ileri düzey frekans analizleri gerçekleştirmek için tasarlanmış, CEMB portföyündeki başlangıç düzeyinde portatif tek kanallı analiz ve balans cihazıdır.

N130-GL analizörü taşınabilir tek kanallı titreşim ölçümleri, zımpara taşı vb. rotorlarda statik balans, ham verinin saklanması ve dışarıya aktarılması, frekans alanında titreşim analizi ve durum izleme için tasarlanmış bir cihazıdır. N130-GL taşınabilir titreşim analizörü, hem profesyonel rota bazlı durum izleme görevleri için, hem de geçmiş veriye veya trende dayanmayan ilk kez gerçekleştirilecek kullanımda döner ekipmanlardan toplanan ham titreşimlerin farklı filtreler ile gelişmiş FFT analizi için uygundur. Kompakt, sağlam ve tek el ile taşınabilen N130-GL, vibrasyon analizlerini ve statik balans işlemlerini kolay ve kesin hale getirmek için tasarlanmıştır.

N130-GL titreşim analizörü ve tek kanallı balans cihazı, 250.000 RPM’e kadar devirleri ölçebilen lazer fotoseli ile çok düşük veya çok yüksek hızlı her türlü ekipmanın devir/faz ölçümlerini ve titreşim analizlerini gerçekleştirebilir. 10 KHz'e kadar bant genişliği, yüksek çözünürlüklü 4,3" inç renkli grafik ekran üzerinde gösterilen 3200 çizgi FFT, N130-GL cihazını karmaşık durumlarda profesyonel titreşim analizi yapmak için çok güçlü bir araç haline getirmektedir. Mini USB portu, N130-GL'den PC'ye veri transferine olanak tanır; bu, uzmanların ham veri üzerinde sinyal işleme yöntemlerini uygulayarak mekanik arıza tespiti için titreşim analizi yapmaları gereken durumlarda özellikle kullanışlıdır. Devir ve katlarındaki bileşenlerin genliklerinin tespiti ve temel FFT dönüşümleri ile desteklenen titreşim analizi kestirimci bakım uygulamalarına yeni başlayanlar için basitleştirilmiştir.

N130-GL Titreşim analizörü, kestirimci bakımın planlanması için gerekli temel alt yapıyı sağlar. Portatif N130-GL cihazı, titreşimlerin detaylı analizi aracılığıyla güçlü bir yazılım tarafından güvenilirlik ekibinin işini kolaylaştırmak için mekanik arızaların tespit ile kontrolünü ve çözümünü sağlar.

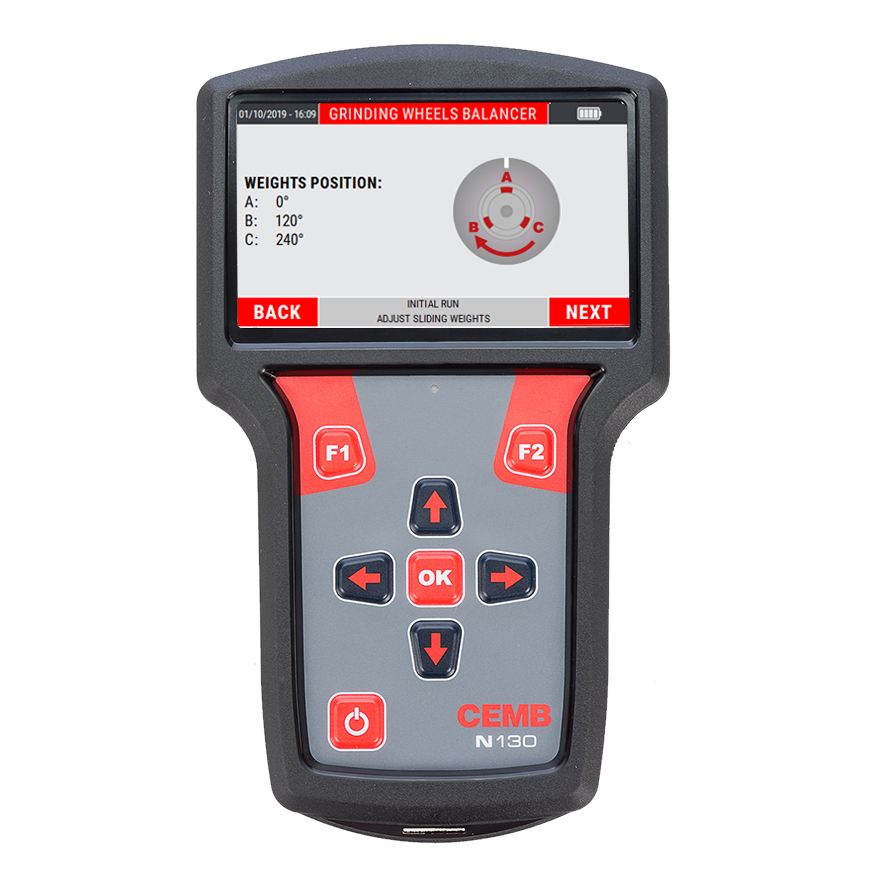

N130-GL Vibrasyon Ölçüm, Analiz ve Tek Kanallı Balans Cihazı

N130 titreşim analizleri, rota bazlı durum izleme ve döner ekipmanlarda ileri düzey zaman ve frekans analizleri gerçekleştirmek için tasarlanmış, CEMB portföyündeki başlangıç düzeyinde portatif tek kanallı analiz cihazıdır.

N130 analizörü taşınabilir tek kanallı titreşim ölçümleri, ham verinin saklanması ve dışarıya aktarılması, zaman ve frekans alanında titreşim analizi ve durum izleme için tasarlanmış bir cihazıdır. N130 taşınabilir titreşim analizörü, hem profesyonel rota bazlı durum izleme görevleri için, hem de geçmiş veriye veya trende dayanmayan ilk kez gerçekleştirilecek kullanımda kök nedenlerin tespitinde ve döner ekipmanlardan toplanan ham titreşimlerin farklı filtreler ile gelişmiş FFT analizi için uygundur. Kompakt, sağlam ve tek el ile taşınabilen N130, vibrasyon analizlerini çok kolay ve kesin hale getirmek için tasarlanmıştır.

N130 titreşim analizörü, 250.000 RPM’e kadar devirleri ölçebilen lazer fotoseli ile çok düşük veya çok yüksek hızlı her türlü ekipmanın devir/faz ölçümlerini ve titreşim analizlerini gerçekleştirebilir. 10 KHz'e kadar bant genişliği, yüksek çözünürlüklü 4,3" inç renkli grafik ekran üzerinde gösterilen 3200 çizgi FFT, N130’u karmaşık durumlarda profesyonel titreşim analizi yapmak için çok güçlü bir araç haline getirmektedir. Mini USB portu, N130'dan PC'ye veri transferine olanak tanır; bu, uzmanların ham veri üzerinde sinyal işleme yöntemlerini uygulayarak mekanik arıza tespiti için titreşim analizi yapmaları gereken durumlarda özellikle kullanışlıdır. Kök neden ve rulman analizleri ile desteklenen titreşim analizi kestirimci bakım uygulamalarına yeni başlayanlar için basitleştirilmiştir.

N130 Titreşim analizörü, kestirimci bakımın planlanması için gerekli tüm alt yapıyı sağlar. Portatif N130 cihazı, titreşimlerin detaylı analizi aracılığıyla güçlü bir yazılım tarafından güvenilirlik ekibinin işini kolaylaştırmak için mekanik arızaların tespit ile kontrolünü ve çözümünü sağlar.

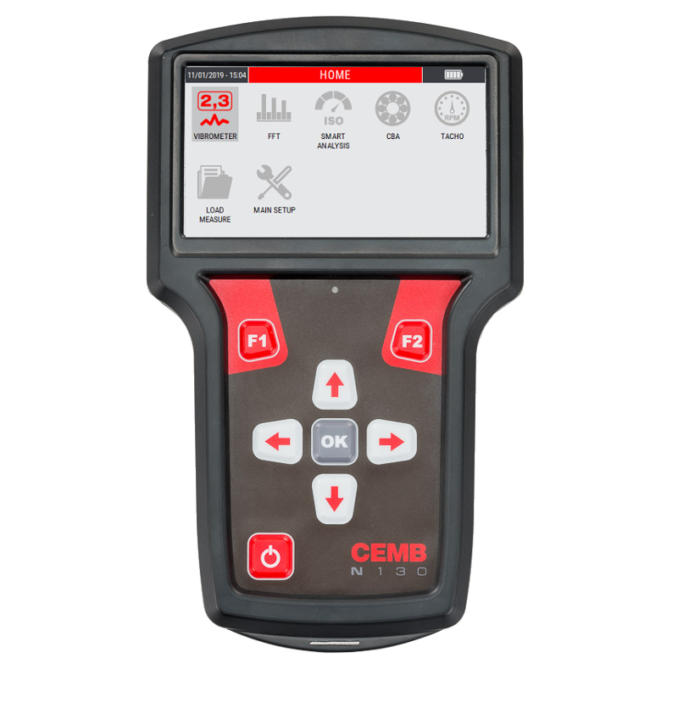

N130 Vibrasyon Ölçüm ve Analiz Cihazı

Portatif Yerinde Balans Cihazları

Lazerli Hizalama Cihazları

CEMB Lazerli Kaplin Ayar Cihazı, endüstriyel standartlarda gerek düşük gerekse de yüksek devirli ekipmanları kablosuz ve lazerli hizalamak için kullanılabilecek basit ve hızlı bir arayüze sahip bir cihazdır.

Ekipman ömrünü uzatmak, motor ve yataklama rulman arızalarını en aza indirmek için doğru hizalamayı kolay ve hızlı gerçekleştirmek esastır; bu amaçla tasarlanmış AL30’un öne çıkan özelliklerini sıralamak gerekirse
• KULLANIMI KOLAY
• ÇİFT KANALLI LAZER HİZALAMA
• KABLOSUZ

CEMB kaplin ayar cihazları, endüstriyel makineleri ve döner şaftları hizalamak için ideal çözümler sunar. Kompakt ve sağlam, büyük renkli grafik ekran, ergonomik olan CEMB lazerli kaplin ayar cihazı, yatay düzleme monte edilmiş makineler için en doğru ve hassas hizalama parametrelerini en kısa sürede ve basitlikte sunar.

İki hareketli baş hem alıcı hem de verici olarak görev yapar, başlar arasında 9 metre mesafeye kadar hassas hizalamaya olanak tanır.

AL30 KONSOL
• Uyarlanabilir ve büyük simgeler ile tasarlanmış kullanıcı arayüzü
• Renkli ekran
• Tekrarlanan ölçümlerde yüksek seviyede tutarlılık
• Kablosuz haberleşen entegre üniteler

LAZERLİ SENSÖRLER

• 2 adet Lazer sensörü - LHS - LHM
• Lazer sensörleri, hızlı ve kolay kurulum ve ayarlama sağlamak için tasarlandı
• AL30 ünitesiyle kablosuz iletişim kurar, kaplin ayarı yapmaya çalışırken tüm işlemleri basitleştirir.

AL30 Lazerli Kaplin Ayar Cihazı

CEMB Lazerli Kasnak Hizalama Sistemi, endüstriyel standartlarda gerek düşük gerekse de yüksek devirli kayış/kasnak sistemi ile çalışan ekipmanları kablosuz ve lazerli ayarlamak için kullanılabilecek basit ve hızlı bir arayüze sahip kasnak hizalama cihazıdır.

Ekipman ömrünü uzatmak, motor ve yataklama rulman arızalarını en aza indirmek için doğru kasnak hizalamasını kolay ve hızlı gerçekleştirmek esastır; bu amaçla tasarlanmış AL10’un öne çıkan özelliklerini sıralamak gerekirse:

• KULLANIMI KOLAY
• ÇİFT LAZER
• EKİPMAN/KASNAK TÜRÜNDEN BAĞIMSIZ KURULUM

Yeni Lazer Kasnak Hizalama Sistemi AL10, iki adet lazer vericisini eş zamanlı yansıtarak hizalamayı gerçekleştirir. Kasnak olukları referans olarak kullanılır. Oluşturulan bu laser kanalı, kasnakların hızlı ve doğru bir şekilde sıfır açı ile ayarlanmasını sağlar.

Hizalama süreci

Lazer üniteleri, birbirleri ile karşılıklı bir lazer kanalı/hizası oluşturur. Kasnaklar doğru bir şekilde hizalandığında, lazer çizgiler her iki ünite üzerinde de merkezlenen referanslara uyar. Çift lazer hizalama, tek lazer sistemlerinden daha iyi hassasiyet ve hız sağlar. Eğer kayış/kasnak hizalanmamışsa, çizgi merkezlemeden sapar.

Hizasızlık Türleri

Hizalama işlemine başlamadan önce kasnakların şaftlara doğru monte edilmiş olması ve şaftların yataklarında hizalı olması çok önemlidir. Salınım yaratan veya deforme olmuş kasnaklar hizalamanın kalitesini ve doğruluğunu ciddi şekilde etkiler. Hizasızlık türleri aşağıda sıralanmıştır:

• Açısal hizasızlık
• Paralel hizasızlık

CEMB AL10 kasnak hizalama cihazı ile bu iki türde hizasızlığı kolayca giderebilir ve kayış/kasnak sistemi ile aktarım yapan ekipmanlarda motor ve yataklama rulmanlarının ömrünü uzatabilirsiniz.

AL10 Lazerli Kasnak Hizalama Cihazı

CEMB Online Durum İzleme Sistemleri

Kestirimci Bakım ve Ekipman Koruma Sistemleri

Çakılı Titreşim ve Durum İzleme Sistemleri için Kablo ve Bağlantı Elemanları (Konnektörler)

CEMB Titreşim ve Durum İzleme Sistemleri (sensörler, dönüştürücüler ve sinyal şartlandırıcılar), ek bileşenler olarak müşteri tarafından sipariş edilerek sahada kolayca monte edilebilir. Ayrıca, talep doğrultusunda CEMB tarafından kablolar ve konnektörleri ile birlikte kullanıcıya hazır bir set olarak da sağlanabilir.

Kullanıcı ile birlikte, “CEMB Kablo ve Konnektörler” dökümanlarına göre kablo tipolojisini, kabloların uzunluğunu ve bağlantı elemanlarının tipini seçerek montaja uygun sistemleri hazır hale getiriyoruz.

Online Titreşim İzleme Sistemleri için Kablo ve Konnektörler

Elektro-dinamik hız ölçer

T1-40 hız ölçer, montaj tipinden bağımsız herhangi bir döner makinenin mutlak titreşimini ölçer. Titreşim hızına (mm/s) orantılı bir gerilim (volt) çıkışı sağlar ve sinyali işleyebilen bir şartlandırıcı ile doğrudan arayüz sağlar (TR-V, TRAL-V, TM1, TDSP).

Bunların yanında:

• T1-40 besleme gerilimine ihtiyaç duymaz ve bakım gerektirmeyen bir özelliğe sahiptir,
• Oransal dönüşüm olmadan hız (mm/s RMS) çıkış sinyali sağlar,
• Yüksek sinyal/gürültü oranı (SNR),
• Sürekli ölçüm alabilme yetisi,
• Monte edildiği ekipmanın ilgili bölgesindeki titreşim hızına doğru orantılı bir çıkış sinyali sağlar,
• M6 veya M8 vida ile sabitleme

Kullanım Alanları: Fanlar, Motorlar, Pompalar

Aşağıdaki versiyonlarda mevcuttur:

• Standart
• ATEX
• Rus pazarı için TP TC ve IEC EX

T1-40 Elektro-Dinamik Hız Ölçer

Piezoelektrik Titreşim Sensörleri - TA serisi ivmeölçerler

TA Serisi titreşim sensörleri, montaj tipinden bağımsız herhangi bir döner makinenin mutlak ivmesini (g) ölçer. Bağlandıkları noktanın ivmesine doğru orantılı bir çıkış sinyali sağlar. Bu çıkış sinyali daha sonra CEMB'in "T" veya "N" serisi bir sinyal işleme cihazının herhangi bir ölçüm kanalı tarafından toplanarak işlenebilir.

TA-18 İvme Sensörleri

Online hız ölçümü için Sismik Hız sensörleri

Hız dönüştürücü TV-22 ve TV-32, montaj tipinden bağımsız herhangi bir döner makinenin mutlak hızını (mm/s) ölçer. Bağlandıkları noktanın hızına doğru orantılı bir çıkış sinyali sağlar. Bu çıkış sinyali daha sonra CEMB'in "T" serisi bir sinyal işleme cihazının herhangi bir ölçüm kanalı tarafından toplanarak işlenebilir.

TV-22 ve TV-32 dönüştürücüler, piezoelektrik dönüştürme prensibine dayanır, titreşim hızına (mm/s) orantılı bir elektrik sinyali üretir.

TV-22 ve TV-32 Hız Sensörleri

Temassız mesafe/yer değiştirme (deplasman) sensörleri

T-NC/8-API sensörü, bir ferromanyetik malzemenin sensör başlığından olan mesafesini ölçer. Temassız ölçüm, hem dinamik titreşim ölçümü (ham veri) hem de deplasman (yer değiştirme) için uyarlanabilir.

Deplasman sensör seti, bir ST-NC/8 mesafe sensörü, bir CPT-NC/8 uzatma kablosu ve bir T-NC-8/API dönüştürücüsünden oluşur. Ortaya çıkan sinyal, uygulamaya özgü olarak titreşim, deplasman (yer değiştirme), eksenel kaçıklık ve hız ölçümlerine imkan tanır.

Bu ölçüm teknolojisi bir mesafe sensörü, bir uzatma kablosu ve bir sinyal şartlandırıcıdan oluşur. Sinyal şartlandırıcı, sensörü besleyen ve sinyallerdeki bozucu bileşenleri filtreleyerek mesafe ile sinyali doğrudan ilişkilendiren elektronik devreleri içeren bir bütündür. Çalışma prensibi genel olarak, sensör tarafından mesafesi ölçülecek hedefte indüksiyon akımını tetikleyen bir yüksek frekanslı elektromanyetik alanın oluşturulmasına dayanır. Bu indüksiyon akımının yoğunluğu, sensör ile hedef arasındaki mesafeyle doğru orantılıdır ve sinyal şartlandırıcı tarafından bir elektrik sinyaline dönüştürülür. Sensör, paslanmaz çelik gövde ve teflon koaksiyel kablodan oluşmaktadır.

API standartlarına göre üretilen sensörler şu sertifika şartlarını da sağlamaktadır: ATEX, TP TC, IEC EX.

T-NC-8 API Yer Değiştirme (Deplasman)/Mesafe Sensörleri

Çift Kanallı Vibrasyon İzleme ve Ekipman Koruma Sistemi

TD-2 Durum izleme sistemi, endüstriyel döner ekipmanların kontrolü, sürekli izlenmesi ve korunması için tasarlanmıştır.

Farklı hassasiyet, ölçüm aralığı ve çıkış gerilimi fark etmeksizin tüm titreşim sensörlerinden veri toplayabilir: Piezo IEPE veya ICP, Elektrodinamik Hız Ölçerler veya Mesafe Sensörleri (Proximity).

Tüm CEMB sensörleri ile doğrudan haberleşebilir ve herhangi marka bir titreşim/hız/yer değiştirme (mesafe) sensörü için yapılandırılabilir özelliktedir.

TD-2, herhangi bir endüstriyel dijital izleme ve yönetim sistemi ile 4-20 mA çıkışları aracılığıyla veya MODBUS TCP-IP bağlantısı ile haberleşebilir ve diğer TD-2 cihazlar veya TDSP çok kanallı sistemle bir ETHERNET ağına bağlanmak üzere tasarlanabilir, ayrıca toplanan ham verinin tamamını makine durumu tayini için titreşim analizi yapabilmek amacıyla dışarıya aktarmaya izin verir.

TD-2:
• KANALLARIN DURUMUNU İZLEYEBİLMEK İÇİN LED GÖSTERGELERİ
Eşik ve alarm değerleri tanımlama - Kritik ekipmanlarda arıza tespiti ve teşhisi

• BNC
Sisteme aktarılan tüm titreşim sinyalleri, taşınabilir (portatif) rota bazlı vibrasyon analizörleri N130, N330, N600 (ya da diğer marka cihazlar) ile analiz için BNC çıkışlarda çoğaltılır.

• HABERLEŞME İÇİN ETHERNET PORTU
Sistem Yapılandırma - Ham verinin dışarı aktarılması ve titreşim analizleri - Balanssızlık seviyesinin ve açısının doğrudan tespitini mümkün kılar.

• 2X ANALOG ÇIKIŞ
4-20mA veya 0-10V çıkış için yapılandırılabilir.

• 2X BİNARY GİRİŞ
Trip çarpanı - Trip tespiti

• 6X RÖLE
Yapılandırılabilir röle - NO/NC - Hafıza ile/olmadan - Ayarlama zamanı - Tetikleme koşulu VEYA/VE

• TEMEL FAZ AÇISI/FARKI
Mesafe sensörleri veya fotosel girişi için tasarlanmıştır.

• TCP/IP MODBUS HABERLEŞME SEÇENEĞİ

FONKSİYONLAR
• TİTREŞİM + TEMEL FAZ FARKI/AÇISI
• ÖLÇÜLEN EKSENDE YER DEĞİŞTİRME
• DÖNÜŞ HIZI:
• Sıfır hız (duruş), hız aşımı, şaftın ters yönde hareketi/dönüşü
• EKSENEL KAÇIKLIK
• 1 (STATİK) VEYA 2 (DİNAMİK) DÜZLEMDE BALANS ALMA

TD-2 Durum İzleme Sistemi

SIL3 gereksinimlerini sağlayan TDSP döner ekipmanlar için hız aşımı koruma sistemidir.

Hız aşımı SIL3 koruma modülü, özellikle aşırı hız koruma sisteminin bir parçası olarak kullanılmak üzere tasarlanmış bağımsız bir bileşen/modül sağlar. SIL3/IEC 61508-X:2010 2 sertifikalıdır.

Sistem, iki yedek güç kaynağı, döner ekipmanın devir ölçümü için üç bağımsız haberleşme kanalı ve yine bağımsız çalışabilen entegre bir güvenlik PLC modülü içeren TDSP veri işleme bileşenine dayanmaktadır. 2oo3 standardına uyumlu IEC 61508-X:2010 2 mimarisine sahip bir üründür.

Sistemin ana terminal yuvalarını içeren elektronik donanımı, farklı tipteki "temas etmeyen" mesafe sensörlerinin bağlanmasını için tasarlanmıştır; bu sensörler prensip olarak manyetik akıya tepki veren döner bir şaftta ölçüm yapmaya uyumludur.

Her CPU modülüne eşleştirilmiş bir ethernet portu, kartın ekipman yapısına ve özelliklerine yönelik yapılandırılması ve bir PC'ye bağlanmak için kullanılabilir. Aynı zamanda bu PC, veri görselleştirmesi, titreşim analizi ve harici durum izleme sistemlerine ve/veya DCS'e bağlanmak için kullanılabilir.

TDSP Hız Aşımı Koruma Sistemi

Mutlak titreşim ölçümü ve izleme için çift kanallı modül

Titreşim izleme modülü, döner ekipmanların titreşimlerini sürekli olarak ölçer ve titreşim verisinin dijital bir ekran üzerinde görüntülenmesinin yanı sıra PLC ve DCS'e veri aktarımı için analog çıkışlar veya alarm ve trip kontakları için dijital çıkışlar sağlar.

TM1, iki hız sensörünün (T1-40) veya ivme sensörlerinin (TA-18/S) verisini toplar ve her kanal için titreşime orantılı bir analog sinyal ve iki alarm kontak çıkışı sağlar.

Bir döner ekipmanda ölçümlerin başlatılması sırasında ekran, titreşim seviyesini hemen okumaya olanak tanır. Ham veri ve FFT analizi için BNC konnektörleri de bulunmaktadır.

TM1 modülü diğer cihazlara (en fazla 32 adet) RS485 seri bağlantıları üzerinden veya tanımlanan çeşitli parametrelerle ölçülen verilerin okunması için (uygun arayüz aracılığıyla) bir bilgisayara bağlanabilir.

TM1 Vibrasyon İzleme Sistemi

TDSP döner ekipmanların durum izleme ve korunması için tasarlanmış, gelişmiş bir sinyal işleme sistemidir.

Türbinler, kompresörler, motorlar, jeneratörler, pompalar, fanlar, santrifüj makineler vb. izlemek için kullanılabilir.

Ölçülen parametreler: mutlak/görece titreşim, genleşme, deplasman (mesafe/yer değiştirme), eksenel kaçıklık, hız, sıcaklık ve diğer parametrelerin ölçümleri için girişler (basınç, yük, debi vb.).

TDSP Sistemi, 3 farklı seviyede yapılandırılabilir:

• Seviye 1
Ekipman koruma amaçlı analog ve dijital çıkış sağlayan bağımsız rak

• Seviye 2
Döner ekipmanın titreşim analizleri için ölçülen her parametrenin gerçek zamanlı izlenmesi için rak + veri görselleştirme yazılımı

• Seviye 3
Rak + veri görselleştirme yazılımı + döner ekipmanlarda arıza tespit ve teşhisi için gelişmiş titreşim analizi yazılımı, tümleşik spektrumlar, orbit (dairesel dalga form), şelale, Bode vb. gibi fonksiyonları içerir.

TDSP

İki alarm seviyesine sahip mutlak titreşim ölçüm ve izleme sistemi

Kolay kuruluma elverişli bu kompakt modül, işletmedeki mevcut izleme sistemlerine doğrudan entegrasyon için tasarlanmıştır.

Endüstride standart olarak kullanılan tüm döner ekipmanların rulman veya yataklarının mutlak titreşimini ölçmek için kullanılabilir. İşletmedeki mevcut izleme sistemlerine doğrudan analog bir sinyal (4-20 mA) ve 2 alarm kontağı sağlamak üzere arayüze veri aktarımına olanak tanır.

Titreşim izleme amaçlı TRAL-A ve TRAL-V vericileri, mevcut geleneksel kablolu titreşim izleme sistemlerinin uygulama olanaklarını genellikle sınırlayan kurulum ve kablo bağlantısının etkilerini en aza indirir.

Sistem tercihi yaparken seçilebilecek parametreler:
• Transdüser türü (hız ölçer, ivmeölçer, PT100).
• Ölçülen parametre (yer değiştirme, hız, ivme, sıcaklık).
• Ölçüm modu (RMS, tepe, tepe-tepe).
• Ölçüm aralığı.
• Yüksek geçiren filtrenin karakteristikleri.
• Düşük geçiren filtrenin karakteristikleri.

TRAL-A / V Vibrasyon İzleme Sistemi

Tünel fanlarının titreşim izleme işlemi için çok kanallı modüler sistem

T1-C, maksimum 16 tünel fanının titreşimini izleyebilen bir sistemdir.

Bir rak içerisine 16 adet T1-40 hız sensörünün sinyalini toplamak üzere 8 adet çift kanallı işlem modülü yerleştirilebilir.

Her kanal için bir analog sinyal ve bir alarm kontağı sağlanır.

T1-C

Piezolektrik ivme sensörü

Mutlak titreşim izleme için piezolektrik ivme sensörü.

Küçük boyutlu bu ivme sensörü, özellikle elektro-mil uygulamaları ve küçük boyutlu rotorların izlenmesi için uygundur.

M16 dönüştürücü, doğrudan titreşim yapan parçaya monte edilerek makinenin mutlak titreşimlerini sismik olarak algılar.

Yakınlık Dönüştürücü

CEMB T-NC Yakınlık Dönüştürücü, sensörle karşı karşıya olan bir hedefin yer değiştirmesini algılar. Sensörün farklı boyutları, çeşitli ölçüm aralıklarının tespitine yönelik uygulamalarına olanak tanır.

Çalışma prensibi, prob tarafından yayılan yüksek frekanslı bir alanın, probun karşısındaki hedefte girdap akımı oluşturmasına dayanır. Bu girdap akımının yoğunluğu doğrudan probun hava boşluğuna bağlıdır ve bir elektrik sinyaline dönüştürülerek dönüştürücü tarafından işlenir.

Girdap akımı dönüştürücüsü, döner makinelerin yer değiştirmesi ve genleşmesinin temassız ölçümü için kullanılır. Probun yapısal özellikleri, bu transdüserin buhar, yağ ve agresif maddelerin bulunduğu (genellikle buhar türbinleri, gaz türbinleri, kompresörler vb.) ağır ortamlarda kurulumuna olanak tanır.

Bu dönüştürücüler, ST-NC/16, ST-NC/20 veya ST-NC/30 probu ve döküm alüminyum bir muhafaza içindeki T-NC dönüştürücüsünden oluşur. Transdüserin veri toplama sistemine bağlanması için bir konektör (MIL standartlarına uygun) ile tamamlanmıştır.

T-NC

Dönüş hızı sensörü

Fonksiyon
• T6-R dönüştürücüsü, makinenin DÖNÜŞ HIZINI ölçmek için kullanılır.
• Ölçüm, bilinen diş sayısına sahip bir dişli çarkın (polar çark) yanına dönüştürücünün monte edilmesiyle gerçekleştirilir.

Çalışma prensibi
• T6-R dönüştürücü, hava boşluğundaki değişime bağlı olarak akıştaki değişimi ölçer.
• Bu değişim, CEMB'nin "T" serisi enstrümanları tarafından işlenebilen darbe tipi bir sinyal oluşturur.

T6-R Dönüş hız sensörü

Titreşimli Sensörler

4-20mA Mutlak titreşim vericisi, IP65 SS316 gövde, makinelerin çevrimiçi izlenmesi için 2 pinli dahili konnektör

Entegre titreşim vericisi TR-26, herhangi bir döner makine desteğinin mutlak titreşimlerini ölçer.

Doğrudan makineye sabitlenen verici, titreşim hızına veya ivmesine orantılı bir elektrik sinyali (4÷20 mA) üretir. Verici, makine bağlantı dişine sahip AISI 316L gövdesinden üretilmiştir; veri toplama sistemine bağlantı, MIL-C-5015-2 pinli konektör aracılığıyla gerçekleştirilir.

NOT: Verici, farklı konfigürasyon versiyonlarında mevcuttur ve herhangi bir kurulum veya bakım gerektirmez. TR-26, sabitlendiği noktadaki titreşimi izler ve doğrudan PLC/DCS 2 telli akım döngüsü ile arayüz oluşturur. Farklı sertifikalarla sunulmaktadır:
• Doğal olarak güvenli Atex,
• TP TC, IECEx,
• CSA/UL HazLoc.

Verici, fonksiyonel güvenlik için SIL 2 sertifikasına sahiptir.

TR-26 Titreşim Vericisi

4-20mA Mutlak titreşim vericisi IP68 - SS316 gövde ve entegre kablo

Geniş çalışma aralığı, her türlü döner makinede (fanlar, kompresörler, santrifüjler, türbinler) uygulama yapılmasına olanak tanır.

Çalışma aralığı
TR-27, sabitlendiği noktadaki titreşimi izler ve doğrudan PLC/DCS 2 telli akım döngüsü ile arayüz oluşturur. Entegre kablo (uzunluğu tanımlanabilir), zorlu ortamlarda uygulama için maksimum sızdırmazlık sağlar.

NOT: Titreşim vericisi, farklı konfigürasyonlarda mevcuttur ve herhangi bir kurulum veya bakım gerektirmez.

TR-27 Titreşim Vericisi

Patlamaya dayanıklı titreşim vericisi

Entegre verici TR-I, herhangi bir döner makine desteğinin mutlak titreşimlerini ölçer ve 2 telli teknikle (4 ÷ 20 mA akım döngüsü) doğrudan bir veri toplama sistemine arayüz oluşturabilir. Sinyal, titreşim hızına veya ivmesine orantılıdır.

TR-I-ATEX, AISI 316L paslanmaz çelik gövdeye ve makine bağlantı dişine sahiptir. Ayrıca, terminal kartı için ¾” NPT dişi dişli döküm alüminyum kasa ile birlikte sunulur.

Verici, aşağıdaki sınıflandırılmış alanlar için sertifikalıdır:
• II 2GD Ex d IIC T6 Gb Ex tb IIIC T85°C Db.

TR-I Titreşim Vericisi

DIN rayına sabitlenmeye uygun mutlak titreşim izleme vericisi

TR-A/V/VMT vericisi, özel bir dönüştürücüye (ivmeölçer, hızölçer veya velomitör) bağlanarak herhangi bir makine desteğinin mutlak titreşimini ölçer ve 2 telli (4-20 mA akım döngüsü) veya 3 telli teknikle doğrudan bir veri toplama sistemine (PLC veya DCS) arayüz oluşturabilir.

GENEL AÇIKLAMA

TR-A/V/VMT titreşim izleme cihazı, kendisine bağlı dönüştürücüden gelen sinyali işler ve ölçülen büyüklüğe orantılı bir analog sinyale dönüştürür. Güvenli bir alana kurulabilir ve sınıflandırılmış bir alanda bulunan doğal güvenlik transdüserlerine sertifikalı bariyerler aracılığıyla bağlanabilir.

Güç kaynağı, giriş ve çıkış sinyalleri için terminal blokları ve analizöre bağlantı için bir BNC ile birlikte gelir.

TR-A /V /VMT Titreşim İzleme

4-20mA Göreceli titreşim ve eksenel yer değiştirme vericisi

TR-NC/8 eksenel yer değiştirme vericisi (sensör, uzatma kablosu ve vericiden oluşur) dinamik titreşim ölçümü ve statik yer değiştirme (göreceli titreşim) için kullanılır.

Dönüştürücü, ST-NC/8 yakınlık sensörü, CPT-NC/8 uzatma kablosu ve T-NC-8/API dönüştürücüsünden oluşur.

Artıları:
• Yüksek hassasiyet
• Maliyet etkinliği
• Kullanılabilirlik

Dönüştürücü, ATEX Direktifi 94/9/EC'ye göre sınıflandırılmış bir alanda uygulamalar için sertifikalı versiyonda da mevcuttur.

Ürünler

N600 Portatif Vibrasyon Ölçüm ve Çift Kanallı Dinamik Balans Cihazı

N330 Vibrasyon Ölçüm, Analiz ve Çift Kanallı Dinamik Balans Cihazı

N130-GL Vibrasyon Ölçüm, Analiz ve Tek Kanallı Balans Cihazı

N130 Vibrasyon Ölçüm ve Analiz Cihazı
