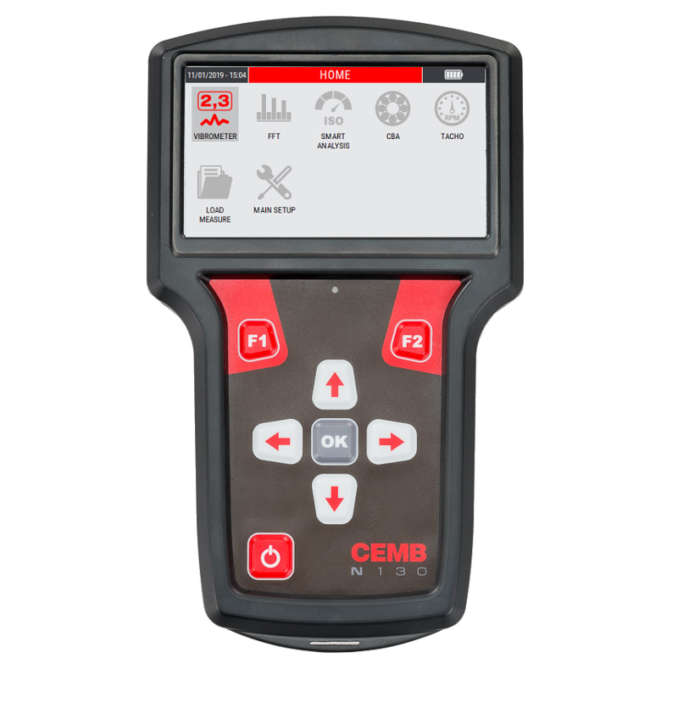

N130 Vibrasyon Ölçüm ve Analiz Cihazı

N130 titreşim analizleri, rota bazlı durum izleme ve döner ekipmanlarda ileri düzey zaman ve frekans analizleri gerçekleştirmek için tasarlanmış, CEMB portföyündeki başlangıç düzeyinde portatif tek kanallı analiz cihazıdır. N130 analizörü taşınabilir tek kanallı titreşim ölçümleri, ham verinin saklanması ve dışarıya aktarılması, zaman ve frekans alanında titreşim analizi ve durum izleme için tasarlanmış bir cihazıdır. N130 taşınabilir titreşim analizörü, hem profesyonel rota bazlı durum izleme görevleri için, hem de geçmiş veriye veya trende dayanmayan ilk kez gerçekleştirilecek kullanımda kök nedenlerin tespitinde ve döner ekipmanlardan toplanan ham titreşimlerin farklı filtreler ile gelişmiş FFT analizi için uygundur. Kompakt, sağlam ve tek el ile taşınabilen N130, vibrasyon analizlerini çok kolay ve kesin hale getirmek için tasarlanmıştır. N130 titreşim analizörü, 250.000 RPM’e kadar devirleri ölçebilen lazer fotoseli ile çok düşük veya çok yüksek hızlı her türlü ekipmanın devir/faz ölçümlerini ve titreşim analizlerini gerçekleştirebilir. 10 KHz'e kadar bant genişliği, yüksek çözünürlüklü 4,3" inç renkli grafik ekran üzerinde gösterilen 3200 çizgi FFT, N130’u karmaşık durumlarda profesyonel titreşim analizi yapmak için çok güçlü bir araç haline getirmektedir. Mini USB portu, N130'dan PC'ye veri transferine olanak tanır; bu, uzmanların ham veri üzerinde sinyal işleme yöntemlerini uygulayarak mekanik arıza tespiti için titreşim analizi yapmaları gereken durumlarda özellikle kullanışlıdır. Kök neden ve rulman analizleri ile desteklenen titreşim analizi kestirimci bakım uygulamalarına yeni başlayanlar için basitleştirilmiştir. N130 Titreşim analizörü, kestirimci bakımın planlanması için gerekli tüm alt yapıyı sağlar. Portatif N130 cihazı, titreşimlerin detaylı analizi aracılığıyla güçlü bir yazılım tarafından güvenilirlik ekibinin işini kolaylaştırmak için mekanik arızaların tespit ile kontrolünü ve çözümünü sağlar.

HIZ & TACHO

Tacho ile senkron hız (mm/s) ölçümleri sayesinde devir katı ve harmoniklerinin ölçüm anında canlı takibi, devir katı ve fazın senkron ölçümü.

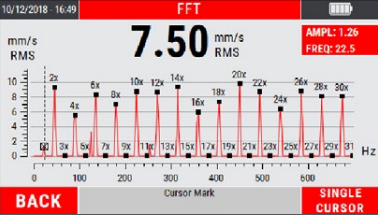

FFT

Yüksek çözünürlüklü FFT ölçümlerini doğrudan cihazda inceleyebilme, yaklaştırma, frekans bileşenlerini ve harmoniklerini işaretleme ve ana bileşenlerin listesini görüntüleyebilme özellikleri.

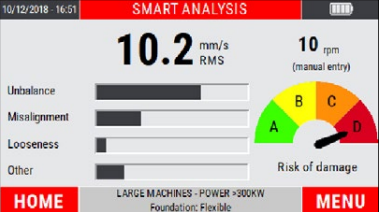

SMART ANALYSIS (Akıllı Analiz)

Balanssızlık, hizasızlık, eksenel kaçıklık, kaplin ayarsızlığı, mekanik gevşeklik ve topal ayak gibi temel arıza tespitleri için hız frekans analizlerini otonom gerçekleştirir ve sonuçları ölçüm esnasında anlık olarak sunar.

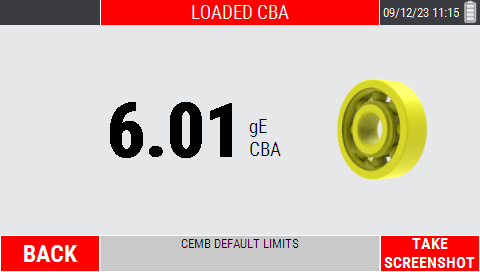

CBA (CEMB Rulman Analizi)

Döner ekipmanlarda rulman arızalarının tespit ve trend takibi için geliştirilmiş ve kolay anlaşılır CBA (CEMB Bearing Analysis) zarflanmış verinin spektrum toplam enerjisini (gE) rulmanda dış bilezik, iç bilezik, bilya veya kafes arızalarını, yağsızlığı veya açısal yükün etkilerini basit bir trend takibi ile tespit etmenizi ve bakım planı yapmanızı sağlar.

Ayrıca,• Zaman ve frekans alanında titreşim analizleri,• Farklı birimlerde (mm/s, g, mils) tepe-tepe, tepe ve toplam değer (RMS) ölçümleri alabilme özelliği.

N130 - N330 CEMB FFT Function

N130 - N330 CEMB Smart Analysis

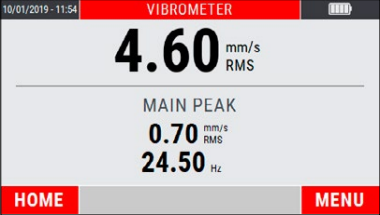

N130 - N330 CEMB Vibrometer Function

N130 - N330 CBA Bearing Analysis

N130 - N330 CEMB Spindle Analysis

N130 - N330 CEMB Unbalance Measure 1xRPM

Teknik

Belgeler

GENEL ÖZELLİKLER	• Renkli Ekran 4,3” TFT LCD (480 x 272 piksel) Yeni EasyClick klavye, kabartmalı tuşlar
ÖLÇÜM TİPLERİ	• RMS, Tepe değeri (Pk), Tepe-Tepe değeri (PP)
ÖLÇÜM BİRİMLERİ	• İvme [g], Hız [mm/s] veya [inch/s], Deplasman [μm] veya [mils], Frekans: [Hz] veya [Cpm]
ÖLÇÜM KARAKTERİSTİĞİ	• Bant genişliği: 1-10 KHz FFT Çözünürlüğü: Maksimum 3200 çizgi Tacho: 250.000 dev/dak'ya kadar
GİRİŞ/ÇIKIŞ BİRİMLERİ	• Port A: IEPE sensörü, ivmeölçer ve hız ölçer (herhangi bir dinamik sinyal okumak için BNC'ye takılabilen belirli bir kablo ile max. 5 V PkPk) • Fotosel: Hız ve açı referansı için anlık devir tespiti • Veri transferi: Micro USB 2.0 portu • Şarj: 1 jack girişi
ÇALIŞMA KOŞULLARI	• Sıcaklık: -20° ila +70° C • Hava nem oranı: Kondens olmadan %0 ila %95 • Koruma: IP54
GÜÇ KAYNAĞI	• Uzun Ömürlü Pil: Tipik kullanıma göre > 8 saat • Şarj süresi: %80 şarj için 2,5 saat, %100 şarj için 4 saat • Şarj edilebilir 3100 mAh lityum pil • Güç kaynağı - pil şarj cihazı 100-240V, 50/60Hz (24V, 1.5 A)
TAŞIMA ÇANTASI BOYUTLARI VE AĞIRLIK	• Yaklaşık 440 (U) x 360 (Y) x 115(D) 1800 g
