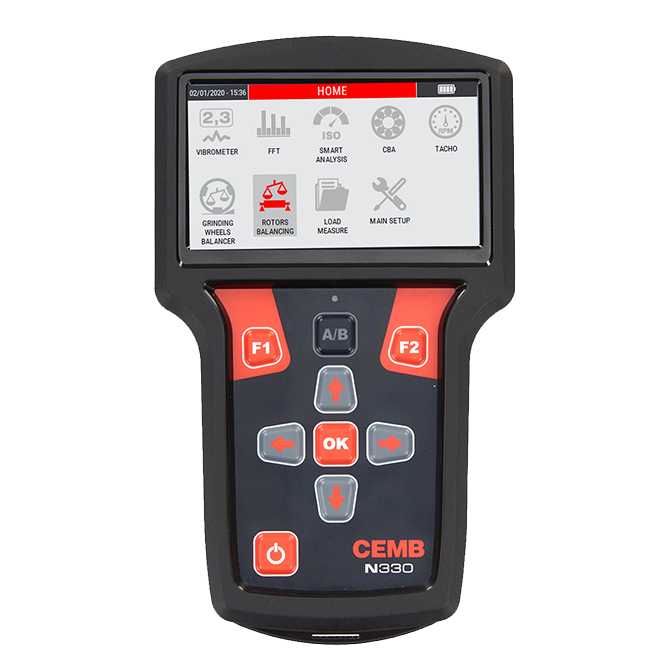

N330 Vibrasyon Ölçüm, Analiz ve Çift Kanallı Dinamik Balans Cihazı

N330 titreşim analizleri, statik ve dinamik yerinde balans, rota bazlı durum izleme ve döner ekipmanlarda ileri düzey zaman ve frekans analizleri gerçekleştirmek için tasarlanmış, CEMB portföyündeki fiyat-performans bağlamındaki en üst düzey portatif çift kanallı analiz cihazıdır. N330 taşınabilir çift kanallı titreşim ölçümleri, ham verinin saklanması ve dışarıya aktarılması, zaman ve frekans alanında titreşim analizi, statik ve dinamik balans ve durum izleme için tasarlanmış bir cihazıdır. N330 taşınabilir titreşim analizörü ve yerinde balans cihazı, hem profesyonel rota bazlı durum izleme görevleri için, hem de geçmiş veriye veya trende dayanmayan ilk kez gerçekleştirilecek kullanımda ve döner ekipmanlardan toplanan ham titreşimlerin farklı filtreler ile gelişmiş FFT analizi için uygundur. Kompakt, sağlam ve tek el ile taşınabilen N330, statik ve dinamik balans işlemlerini çok kolay ve kesin hale getirmek için tasarlanmıştır. N330 titreşim analizörü, 250.000 RPM’e kadar devirleri ölçebilen lazer fotoseli ile çok düşük veya çok yüksek hızlı her türlü rotorun tek düzlemli veya çift düzlemli (statik veya dinamik) balans alma işlemini gerçekleştirebilir. 10 KHz'e kadar bant genişliği, yüksek çözünürlüklü 4,3" inç renkli grafik ekran üzerinde gösterilen 3200 çizgi FFT, N330’u karmaşık durumlarda profesyonel titreşim analizi yapmak için çok güçlü bir araç haline getirmektedir. Mini USB portu, N330'dan PC'ye veri transferine olanak tanır; bu, uzmanların ham veri üzerinde sinyal işleme yöntemlerini uygulayarak mekanik arıza tespiti için titreşim analizi yapmaları veya balans raporları oluşturmaları gereken durumlarda özellikle kullanışlıdır. 2 farklı düzlemde aynı anda dinamik gerçekleştirilebilen balans işlemleri ve titreşim analizi kestirimci bakım uygulamalarına yeni başlayanlar için basitleştirilmiştir. Olası en düşük seviyede genel titreşim seviyesi yaratan balans, endüstriyel makine verimliliği, uzun ömür ve maliyet tasarrufu için kilit öneme sahiptir. N330 Titreşim analizörü ve balans cihazı, kestirimci bakımın planlanması için gerekli tüm alt yapıyı sağlar. Portatif N330 analizörü, titreşimlerin detaylı analizi aracılığıyla güçlü bir yazılım tarafından güvenilirlik ekibinin işini kolaylaştırmak için mekanik arızaların titreşim analizleri ile kontrolünü ve çözümünü sağlar.

HIZ & TACHO

Tacho ile senkron hız (mm/s) ölçümleri sayesinde devir katı ve harmoniklerinin ölçüm anında canlı takibi, devir katı ve fazın senkron ölçümü.

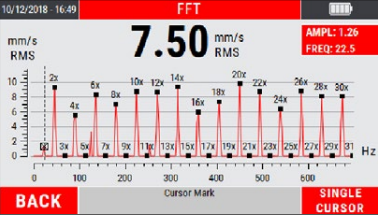

FFT

Yüksek çözünürlüklü FFT ölçümlerini doğrudan cihazda inceleyebilme, yaklaştırma, frekans bileşenlerini ve harmoniklerini işaretleme ve ana bileşenlerin listesini görüntüleyebilme özellikleri.

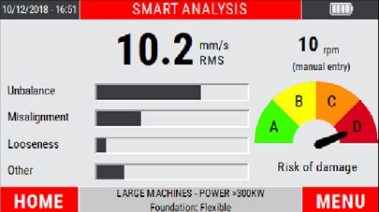

SMART ANALYSIS (Akıllı Analiz)

Balanssızlık, hizasızlık, eksenel kaçıklık, kaplin ayarsızlığı, mekanik gevşeklik ve topal ayak gibi temel arıza tespitleri için hız frekans analizlerini otonom gerçekleştirir ve sonuçları ölçüm esnasında anlık olarak sunar.

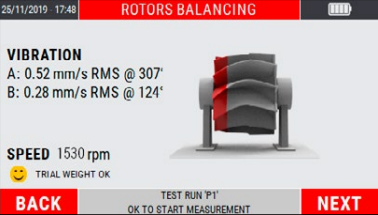

DİNAMİK BALANS

Tek veya çift kanallı (statik veya dinamik) ISO 21940-11 standartlarına uygun rotor balansı alabilme özelliği.

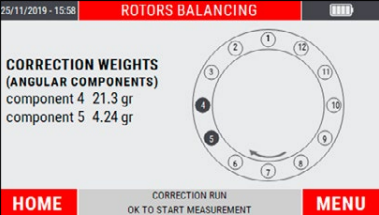

AÇISAL BÖLME

Balans işlemlerinde açısal yükün/balans ağırlığının birden fazla açıya/rotor kanadına dağıtılması

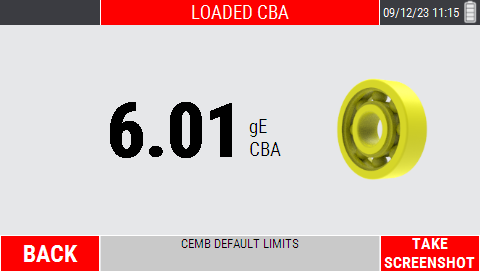

CBA (CEMB Rulman Analizi)

Döner ekipmanlarda rulman arızalarının tespit ve trend takibi için geliştirilmiş ve kolay anlaşılır CBA (CEMB Bearing Analysis) zarflanmış verinin spektrum toplam enerjisini (gE) rulmanda dış bilezik, iç bilezik, bilya veya kafes arızalarını, yağsızlığı veya açısal yükün etkilerini basit bir trend takibi ile tespit etmenizi ve bakım planı yapmanızı sağlar.

Ayrıca,• Kritik hızların ve rezonans frekanslarının tespiti için hızlanma ve yavaşlama testleri• Zaman ve frekans alanında titreşim analizleri,• Farklı birimlerde (mm/s, g, mils) tepe-tepe, tepe ve toplam değer (RMS) ölçümleri alabilme özelliği.

N130 - N330 CEMB FFT Function

N130 - N330 CEMB Smart Analysis

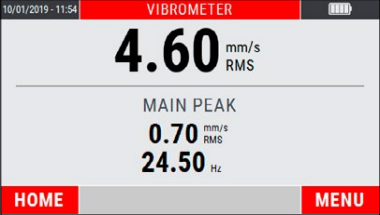

N130 - N330 CEMB Vibrometer Function

N330 FFT CHANNEL A/B

N130 - N330 CBA Bearing Analysis

N330 Custom Smart Analysis

N130 - N330 CEMB Spindle Analysis

N130 - N330 CEMB Unbalance Measure 1xRPM

N330 CEMB Vibration measure Channel A/B

Teknik

Belgeler

GENEL ÖZELLİKLER	• Renkli Ekran 4,3” TFT LCD (480 x 272 piksel) Yeni EasyClick klavye, kabartmalı tuşlar
ÖLÇÜM TİPLERİ	• RMS, Tepe değeri (Pk), Tepe-Tepe değeri (PP)
ÖLÇÜM BİRİMLERİ	• İvme [g], Hız [mm/s] veya [inch/s], Deplasman [μm] veya [mils], Frekans: [Hz] veya [Cpm]
ÖLÇÜM KARAKTERİSTİĞİ	• Bant genişliği: 1-10 KHz FFT Çözünürlüğü: Maksimum 3200 çizgi Tacho: 250.000 dev/dak'ya kadar
GİRİŞ/ÇIKIŞ BİRİMLERİ	• Port A: IEPE sensörü, ivmeölçer ve hız ölçer (herhangi bir dinamik sinyal okumak için BNC'ye takılabilen belirli bir kablo ile max. 10 V PkPk), tek kanallı statik balans • Port B: Dinamik balans için IEPE sensörü, ivmeölçer ve hız ölçer, çift kanallı balans • Fotosel: Hız ve açı referansı için anlık devir tespiti • Veri transferi: Micro USB 2.0 portu • Şarj: 1 jack girişi
ÇALIŞMA KOŞULLARI	• Sıcaklık: -20° ila +70° C • Hava nem oranı: Kondens olmadan %0 ila %95 • Koruma: IP54
GÜÇ KAYNAĞI	• Uzun Ömürlü Pil: Tipik kullanıma göre > 8 saat • Şarj süresi: %80 şarj için 2,5 saat, %100 şarj için 4 saat • Şarj edilebilir 3100 mAh lityum pil • Güç kaynağı - pil şarj cihazı 100-240V, 50/60Hz (24V, 1.5 A)
TASIMA ÇANTASI BOYUTLARI VE AĞIRLIK	• Yaklaşık 440 (U) x 360 (Y) x 115(D) 1800 g
